Фитинги для подключения радиаторов

Три детали раздела устроены по-разному, но у всех одна задача — герметичность радиатора. Посмотрим, за счёт чего каждая её обеспечивает.

Ниппель 1″

Резьбовая втулка с наружной резьбой с двух сторон: на одной половине правая, на другой — левая. Вращаясь, ниппель одновременно входит в обе секции и стягивает их, сжимая прокладку между торцами. Внутри есть выступы — за них ниппель поворачивают радиаторным ключом через коллектор.

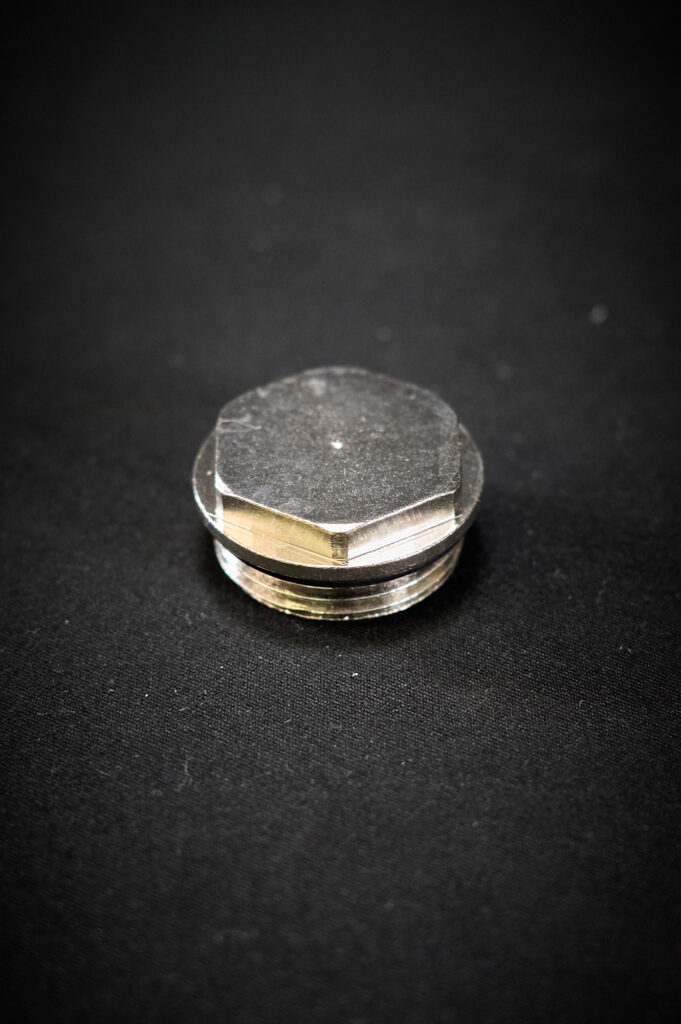

Заглушка с прокладкой

Изделие итальянской компании ICMA, в её каталоге — «заглушка с кольцевой прокладкой». Резиновое кольцо стоит там, где заглушка упирается в переходник, и при затяжке перекрывает зазор. Размеры — 1/2″ и 3/4″.

Клапан Маевского

• ICMA, Италия — корпус из никелированной латуни, уплотнительное кольцо из пероксидного EPDM, поворотный слив, винт под квадратный ключ 5 мм; до 10 бар и 90 °C;
• бюджетное исполнение, Китай — те же резьбы 1/2″ и 3/4″, материал и параметры не заявлены.

Признаки износа

У заглушки — подтёки и сплющенная, потрескавшаяся или затвердевшая резинка. У ниппеля — течь между секциями и сорванная при переборке резьба.
