Кронштейны для чугунных радиаторов

Кронштейны под чугунные батареи в этом разделе устроены по двум схемам. В первой два крюка закреплены на общей стальной полосе, во второй каждая опора — отдельный штырь, заглублённый в стену через дюбель.

Кронштейны на полосе

Основа — полоса толщиной 3 мм с продолговатыми отверстиями на концах. На ней стоят два крюка разной высоты со скруглённым захватом. Размерный ряд из двух позиций:

• К 4.6 — полоса 300 мм, крюки 140 и 110 мм шириной 20 мм, шаг 190 мм, радиус захвата 60 мм;
• К 4.8 — полоса 500 мм, крюки 140 и 115 мм шириной 25 мм, разнос 385 мм, радиус захвата 50 мм.

Жёсткая связь крюков — главное достоинство схемы: их взаимное положение задано заранее, а нагрузка уходит в стену через крепёж на обоих концах полосы.

Штыревой кронштейн

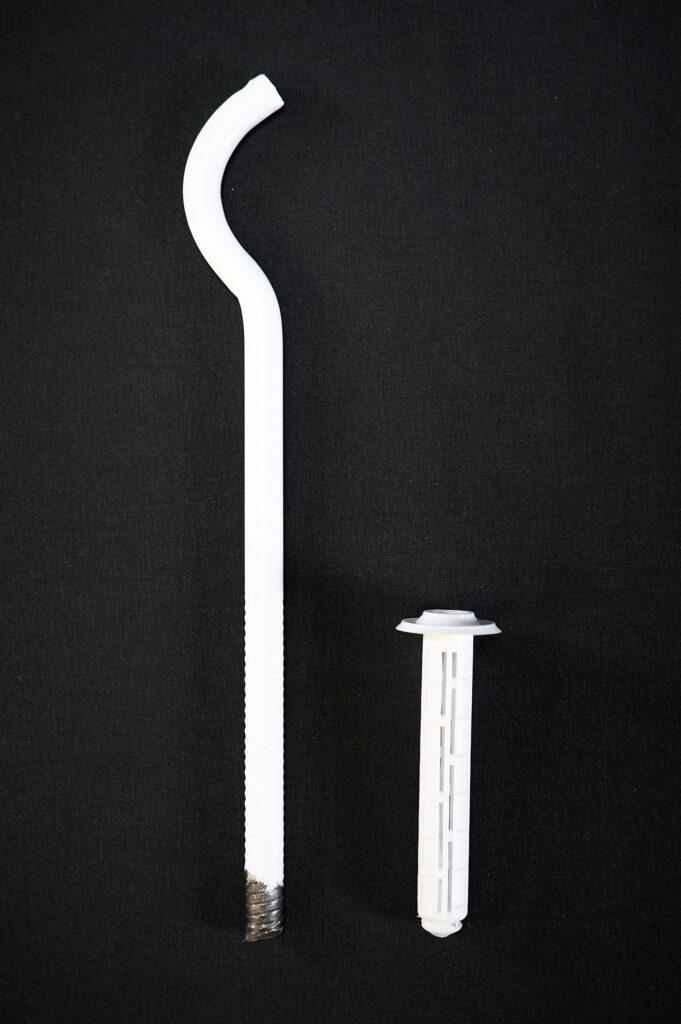

К 6.6 — круглый штырь диаметром 9 мм и длиной 220 мм, дюбель в комплекте. Часть длины уходит в стену, остаток работает как консоль под радиатор. Общей планки нет, поэтому шаг опор выбирают сами, под конкретные секции.

Что учесть по конструкции

Узел держится ровно настолько, насколько крепка стена и дюбели в ней. Для бетона, полнотелого кирпича и лёгких перегородок крепёж нужен разный, а в рыхлом основании штырь со временем может начать проворачиваться.
