Диэлектрическая вставка штуцер-штуцер
Короткая деталь с двумя штуцерами, которая пропускает газ, но не пропускает ток, — для кранов с внутренней резьбой на выходе.
Изделие выпускается в следующих вариациях:

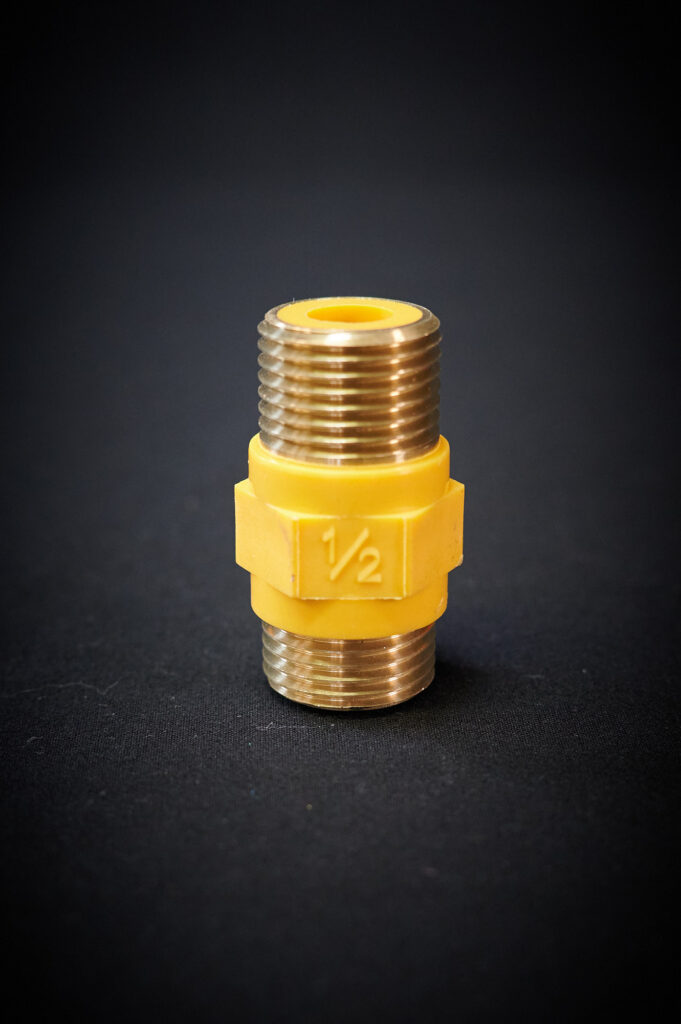

 | Арт. 6.9.1. Диэлектрическая вставка 1/2″ штуцер-штуцер |

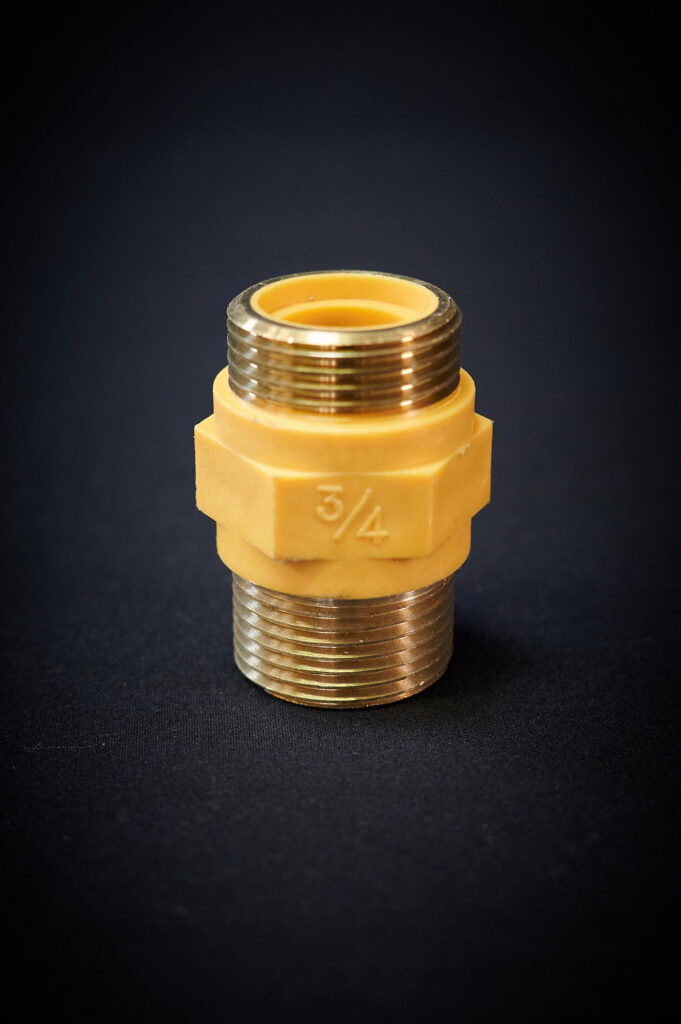

 | Арт. 6.9.2. Диэлектрическая вставка 3/4″ штуцер-штуцер |
Описание
Как устроена
Снаружи вставка выглядит как обычный переходник: на обоих концах — штуцеры с наружной резьбой. Внутри стоит диэлектрик, который разделяет металлические части. Газ проходит насквозь, а электрическая цепь «газовая труба — подводка — прибор» в этом месте разорвана.
Почему два штуцера
Один штуцер вкручивается во внутреннюю резьбу газового крана, на второй наворачивается накидная гайка гибкой подводки. Так вставка встаёт между краном и подводкой без дополнительных переходников. Если на выходе крана резьба наружная, нужна другая вставка — с гайкой на стороне крана.
От чего защищает
Плита с электроподжигом и подсветкой духовки или котёл с автоматикой связаны и с сетью, и с газопроводом. При неисправности ток может уйти по металлу; по газопроводу бывают и блуждающие токи. Изолятор не даёт им пройти через тонкую стенку сильфонной подводки и искрить на резьбе.
Размеры
1/2″ и 3/4″ — по резьбе крана и подводки.
