Дюбель крюк двойной
Две трубы, одно отверстие, одинаковый промежуток по всей длине. Двойной дюбель-крюк устроен так, что пара труб встаёт в стену как единая линия.
Изделие выпускается в следующих вариациях:
 | Арт. 1.6.3. Дюбель крюк двойной 16-25*70 мм |
| Арт. 1.6.4. Дюбель крюк двойной 16-32*100 мм |
Описание
Конструкция
У детали одна распорная часть диаметром 10 мм и два крюка-полуохвата, разведённые в стороны. Расстояние между крюками задано самой отливкой, поэтому подача и обратка или холодная и горячая вода идут параллельно, без волны от точки к точке. Толщина крюков — 8 мм: они не гнутся, когда трубу заводят с усилием.
Размерный ряд
- 16–25 × 70 мм — крюки под трубы до Ø 25 мм, ширина 62 мм, длина 70 мм;
- 16–32 × 100 мм — крюки под трубы до Ø 32 мм, ширина 76 мм, длина 100 мм.
Старшее исполнение длиннее, и крупные трубы отстоят от стены дальше. Сверло для обоих одно — 10 мм.
Что учесть
Ширина 62 или 76 мм — это место у стены. В углу или рядом с коробом её стоит примерить заранее. Распорная часть держит в бетоне и полнотелом кирпиче.
Отверстие сверлят чуть глубже распорной части и выдувают пыль: тогда дюбель садится до упора, и оба крюка встают ровно по оси труб.

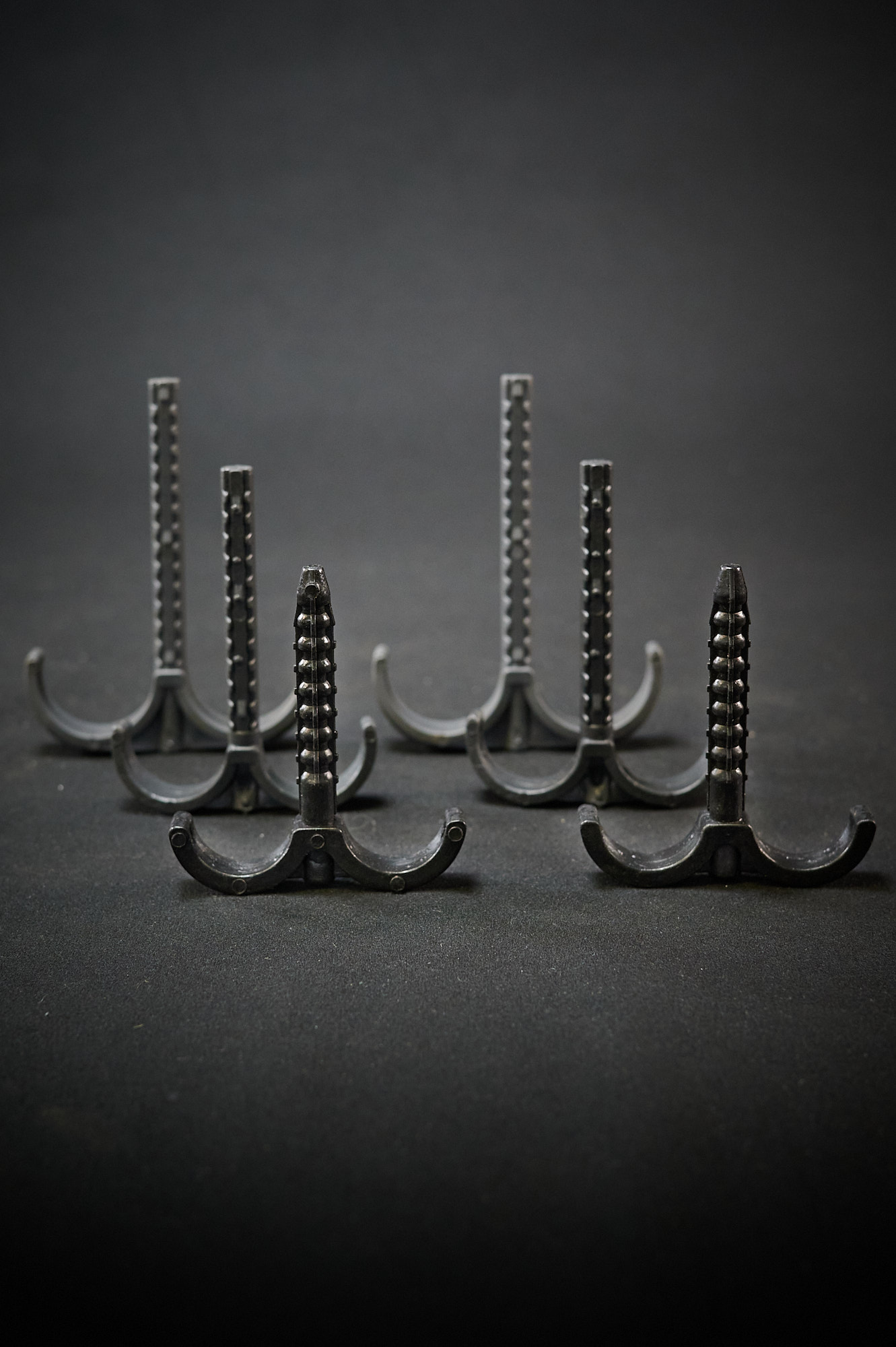

Фотографии
