Арт: 1.5.7.

Консоль WM15 30×20×2 мм аналог Walraven BIS RapidRail

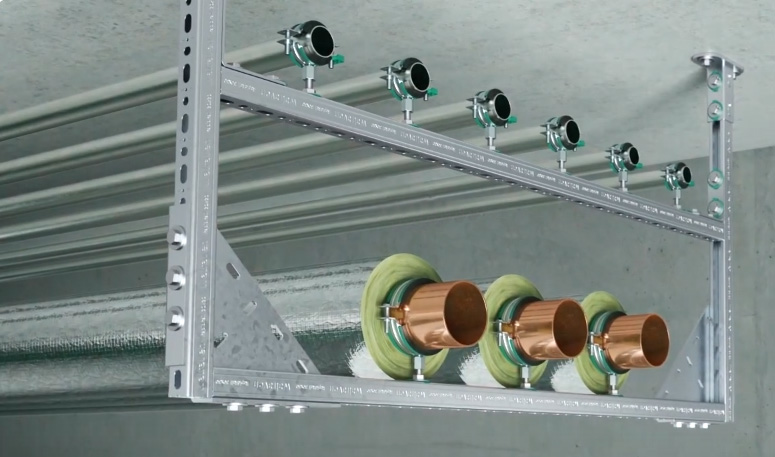

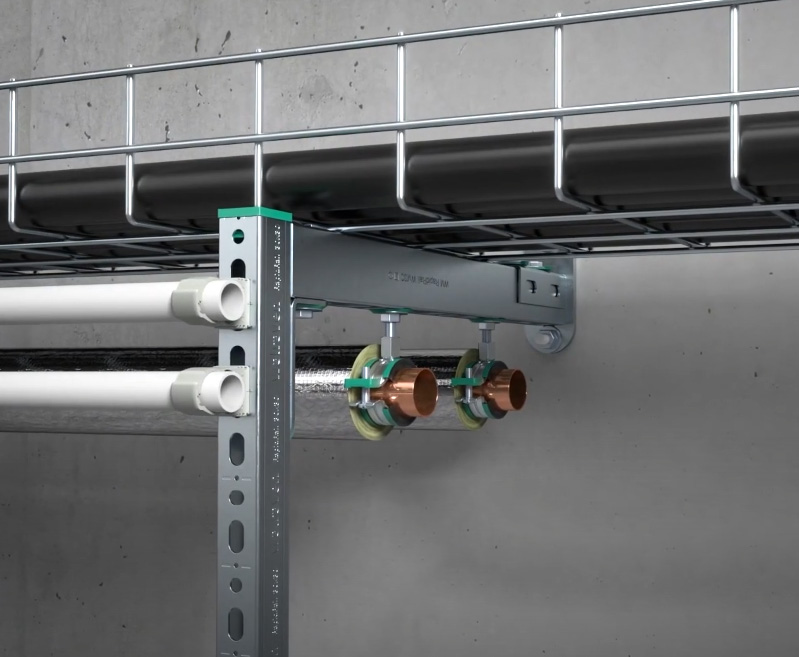

Консоль WM15 — это вынос трубы от стены без сварки: стальной С-профиль, на который хомут ставится в любой точке.

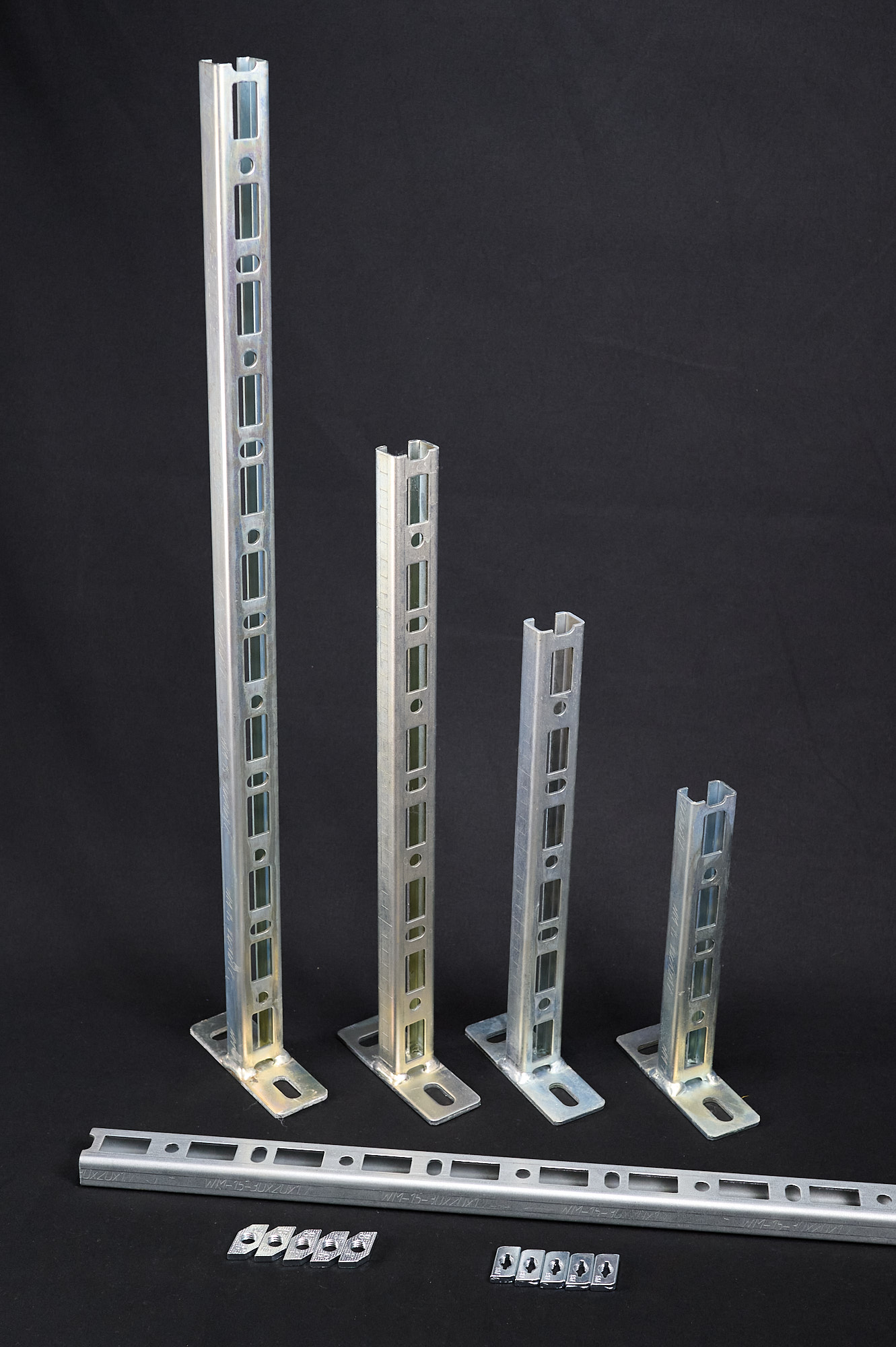

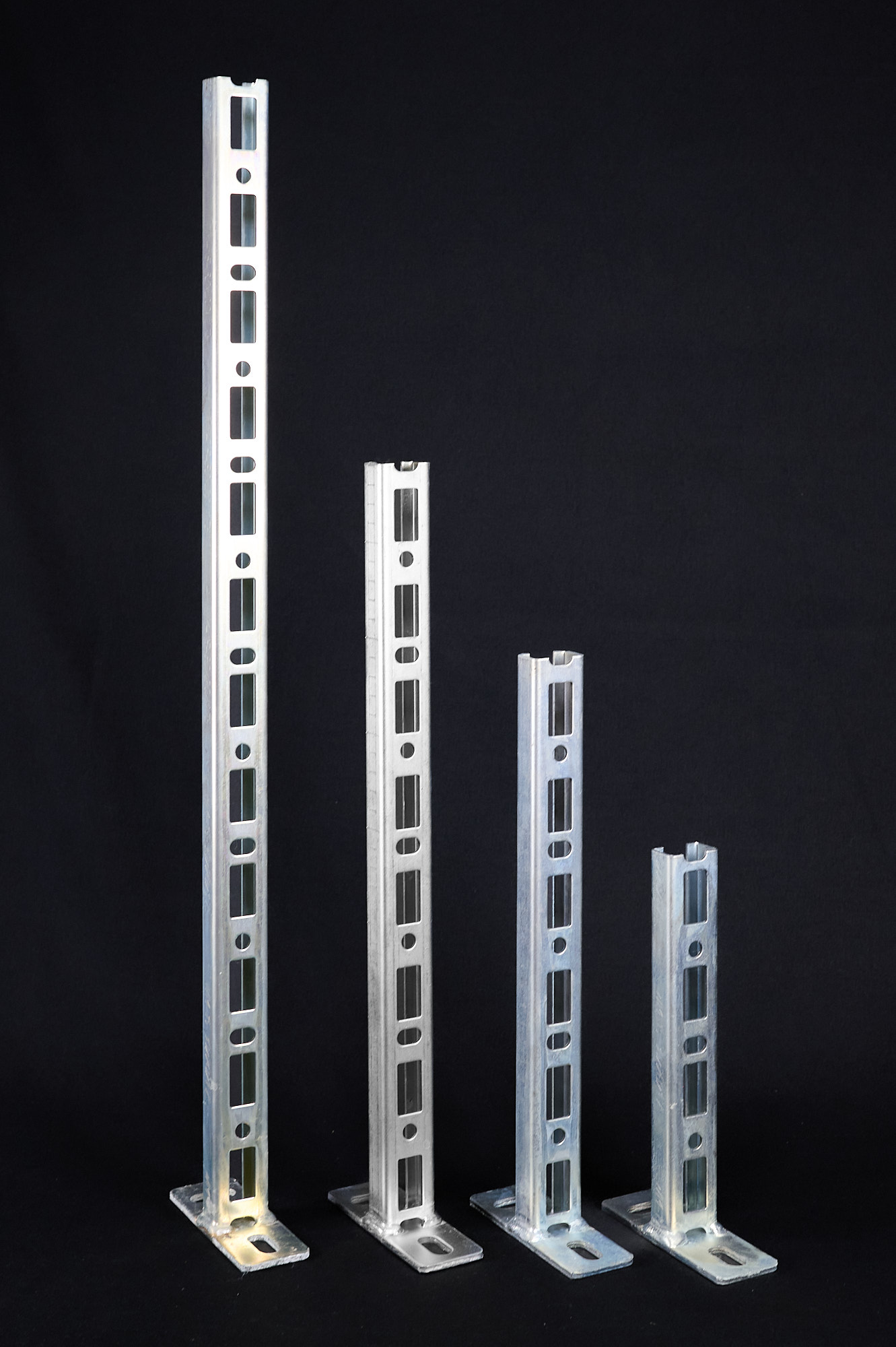

Изделие выпускается в следующих вариациях:

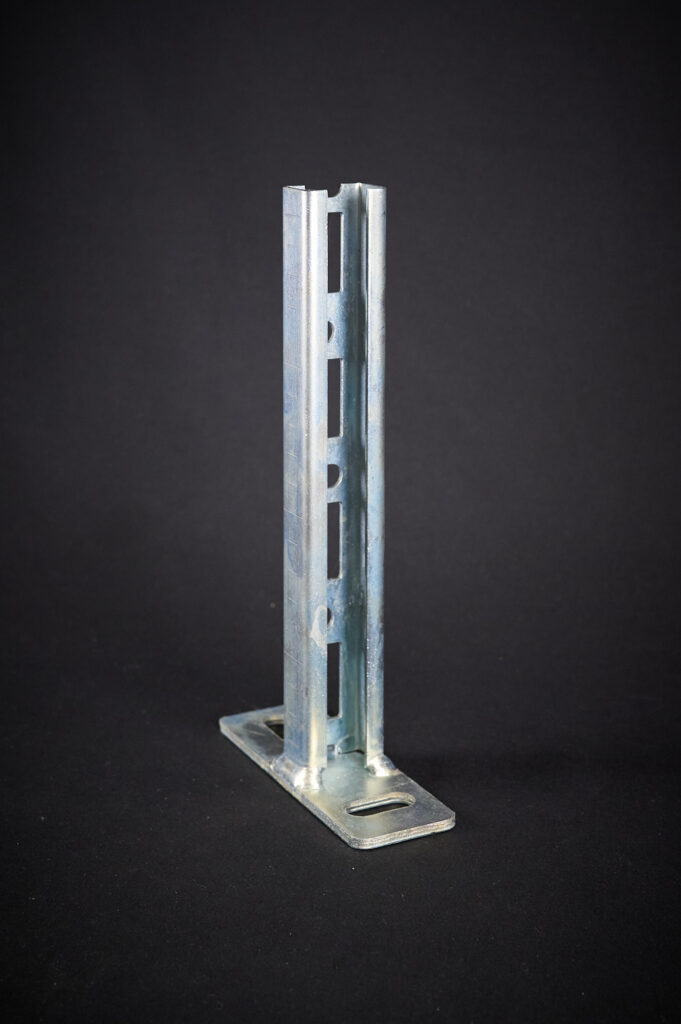

		Арт. 1.5.7. Консоль 200 мм
		Арт. 1.5.8. Консоль 300 мм
		Арт. 1.5.9. Консоль 400 мм

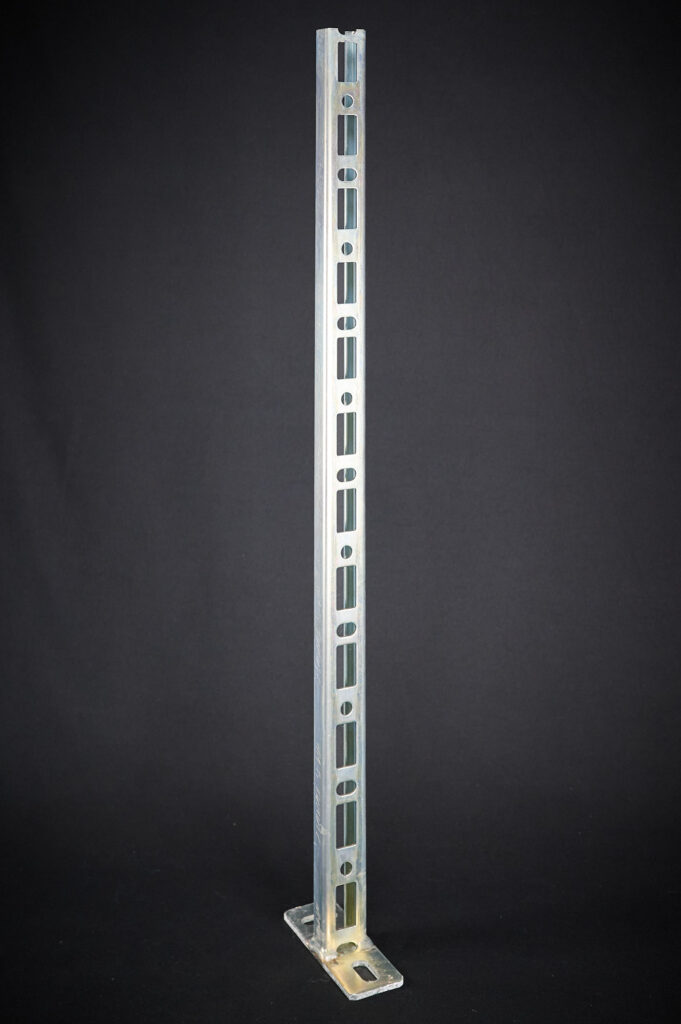

		Арт. 1.5.10. Консоль 600 мм

Описание

Профиль

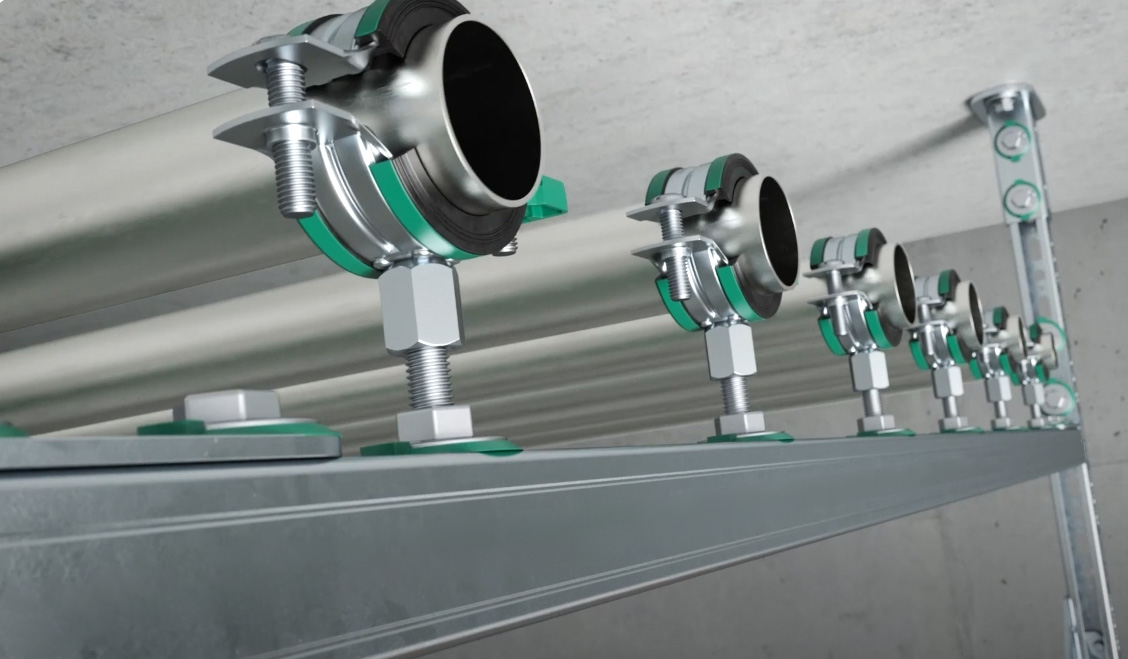

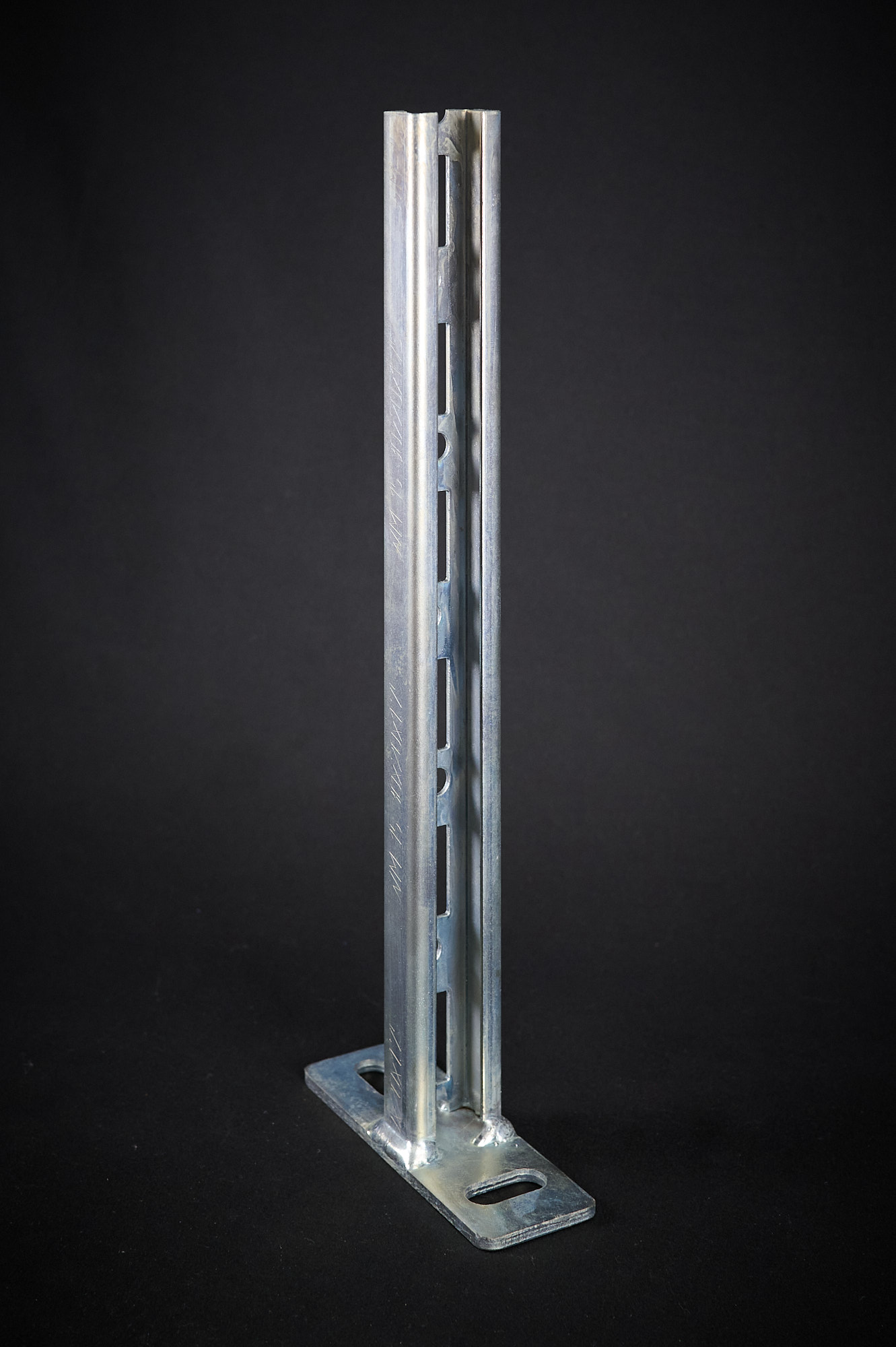

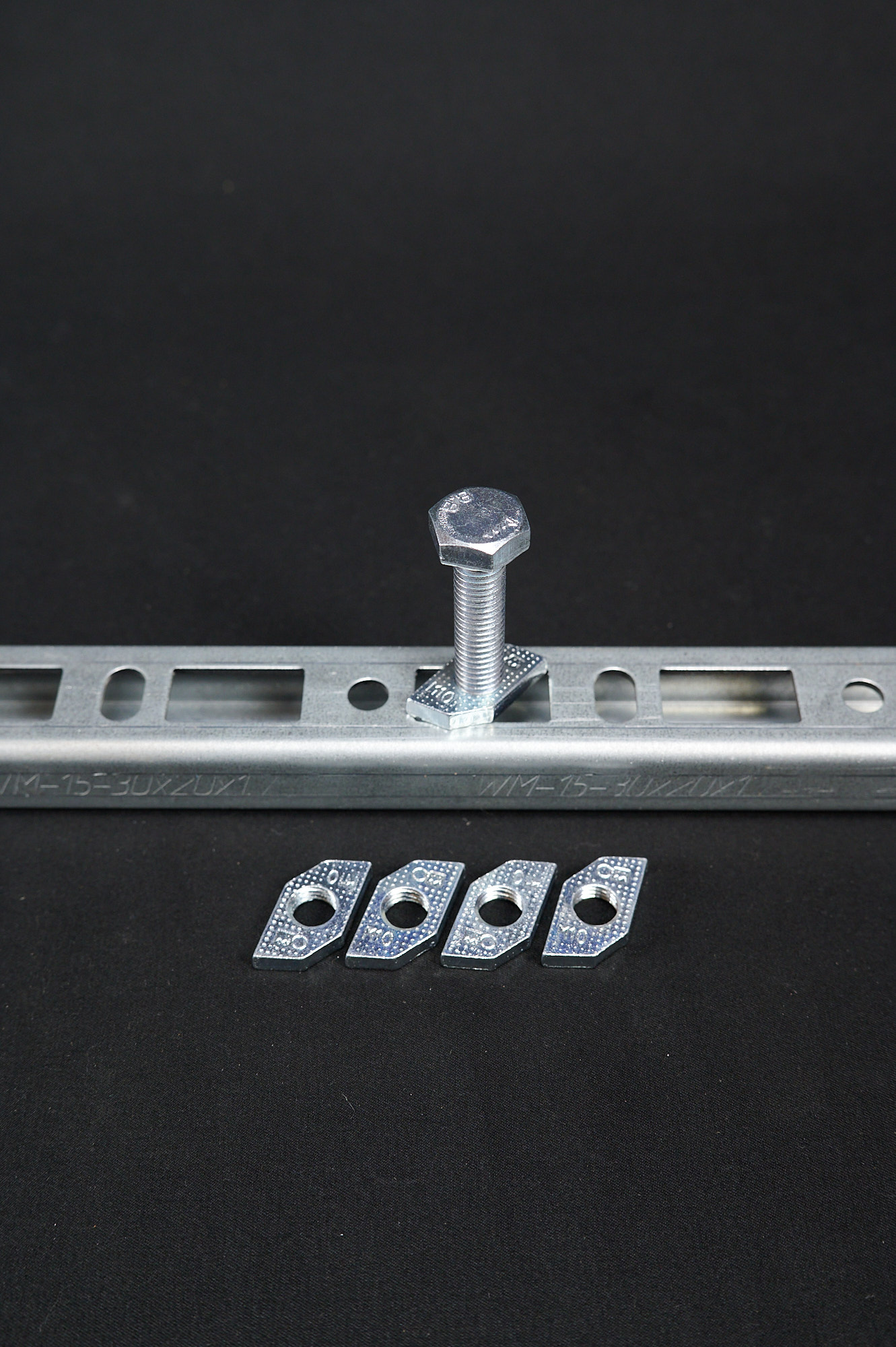

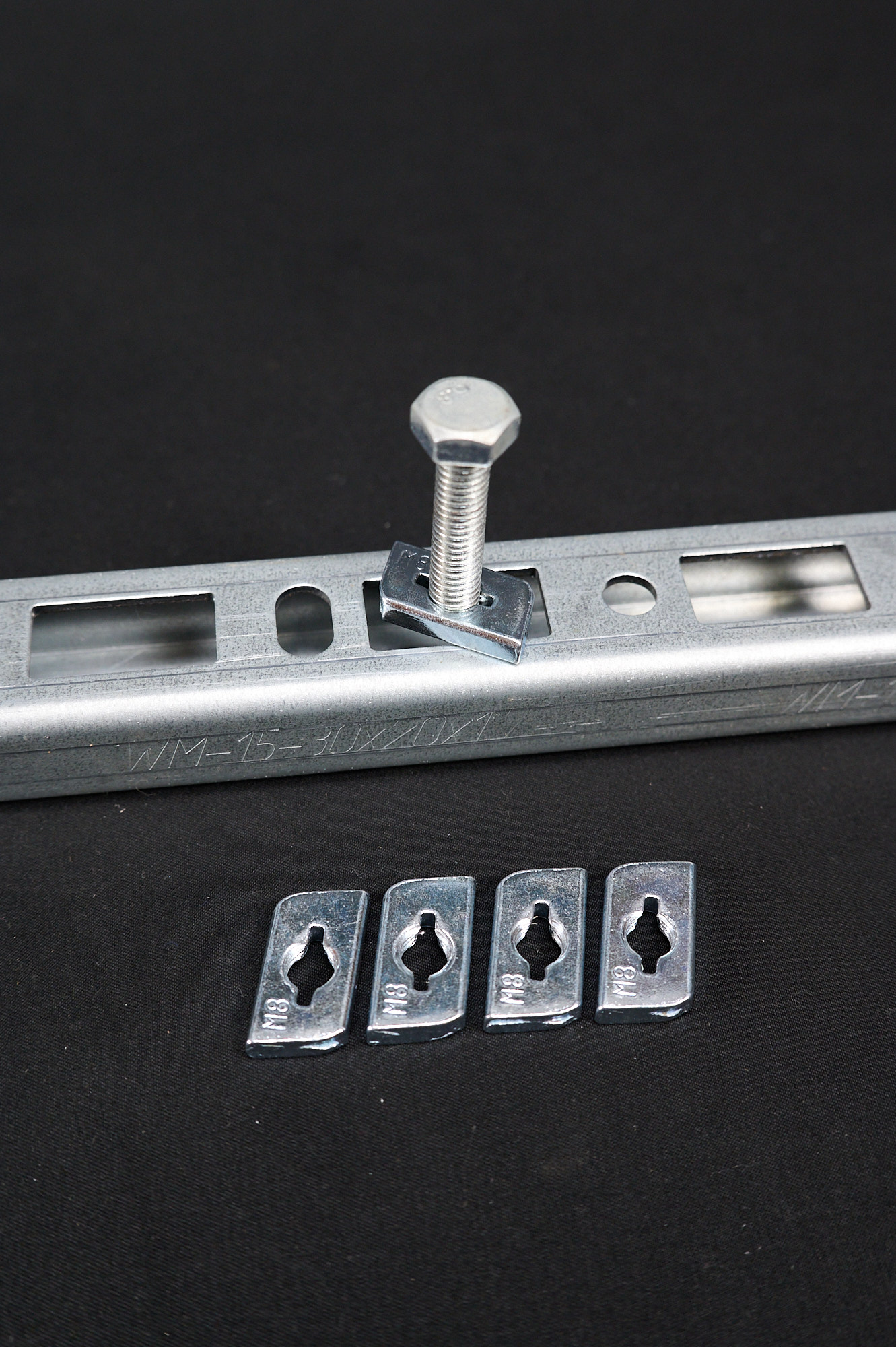

Сталь толщиной 2 мм согнута в букву «С» сечением 30 × 20 мм и покрыта цинком. Загнутые внутрь кромки образуют паз. В него заводят канальную гайку М8 или М10, и при затяжке шпильки она упирается в кромки изнутри. Так хомут держится там, где проходит труба, а не там, где нашлось отверстие.

Перфорация

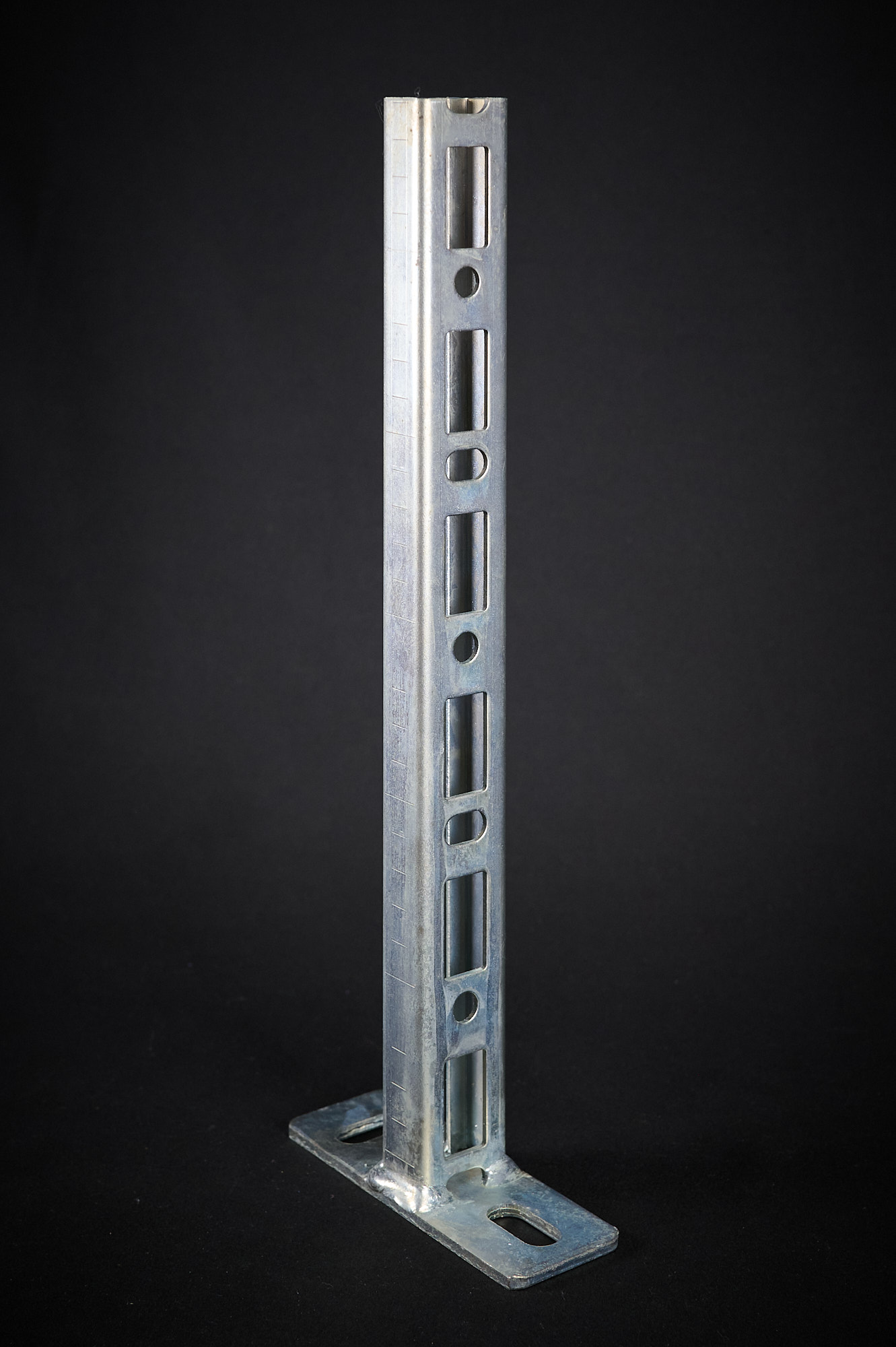

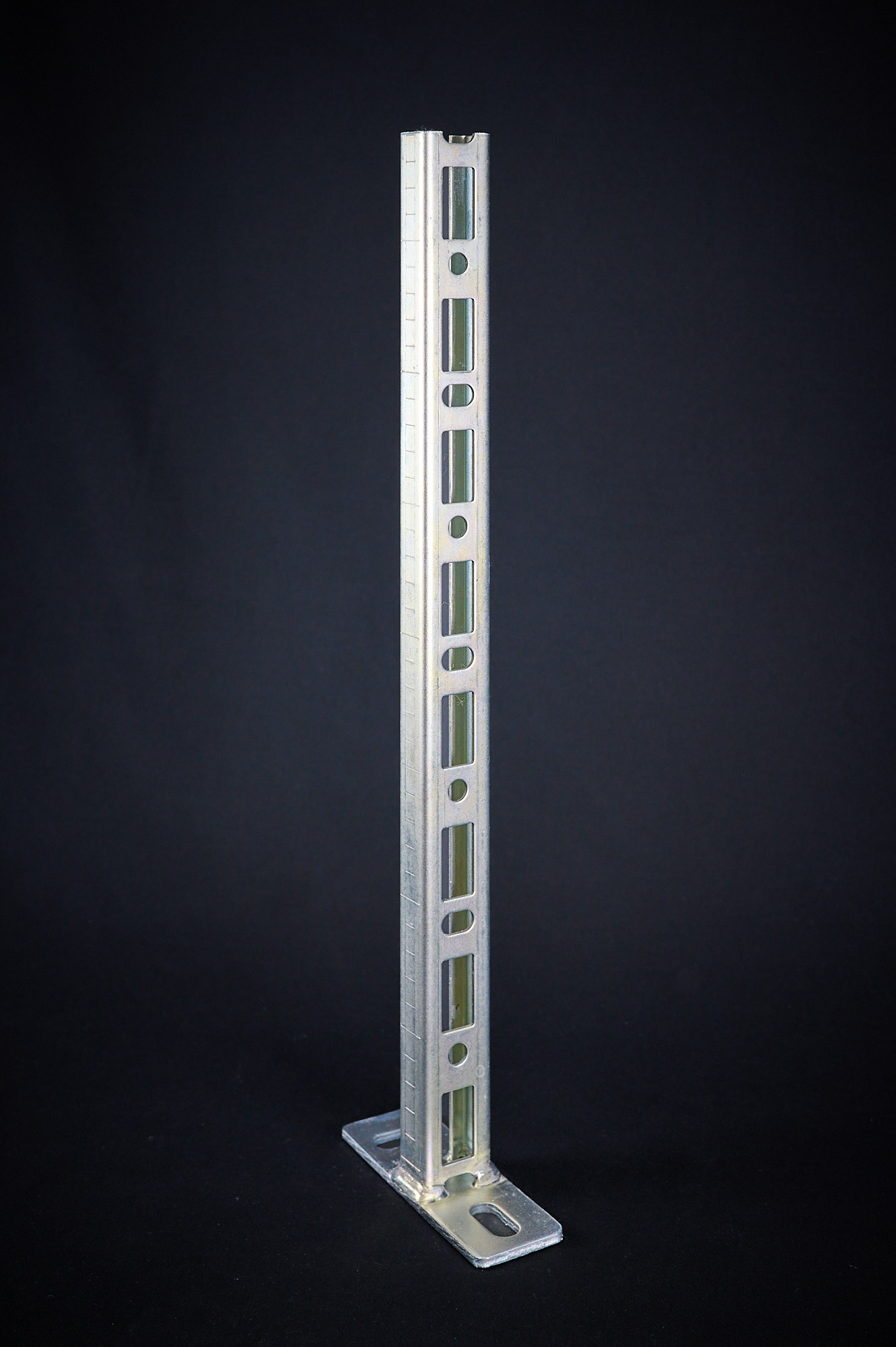

Отверстия идут вдоль всего профиля. Они упрощают разметку и дают дополнительные точки для крепления самой консоли и соседних элементов.

Длина и нагрузка

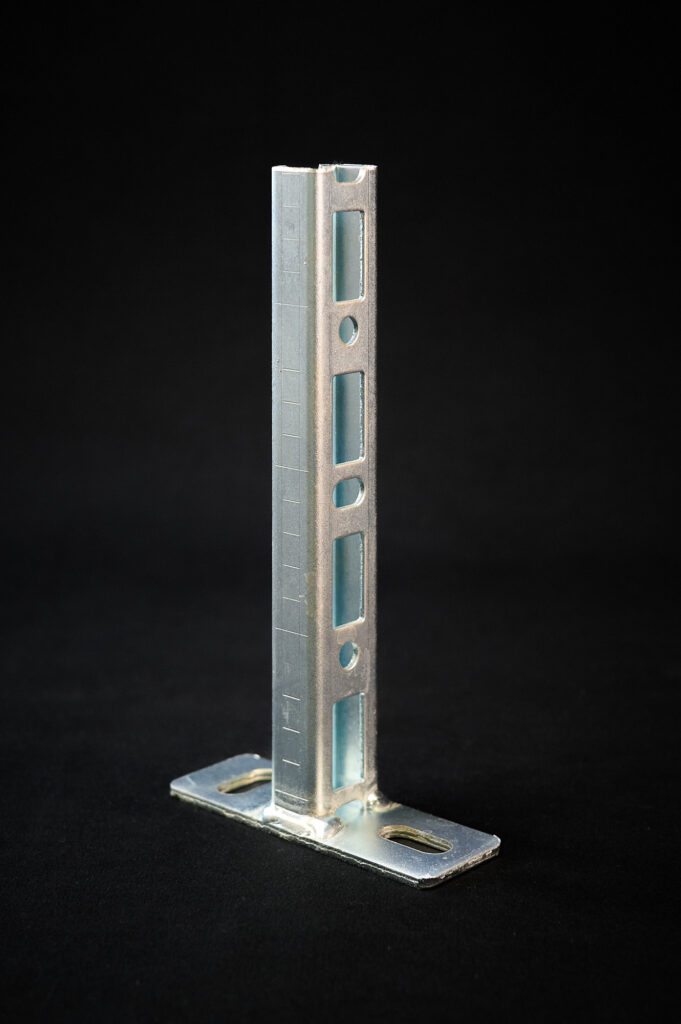

200 мм — трубы идут почти вплотную к стене;
300 мм — ходовой размер для большинства узлов;

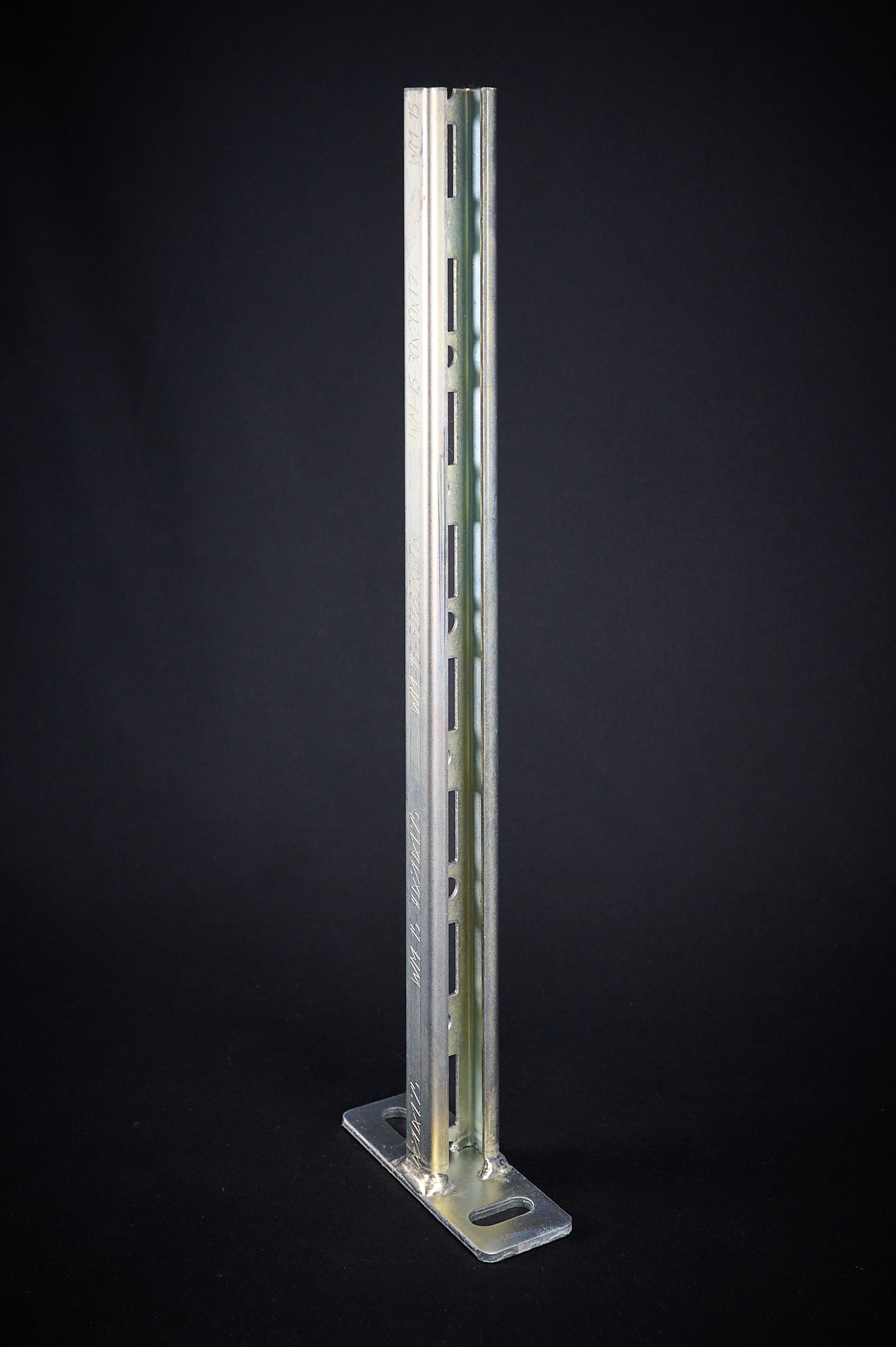

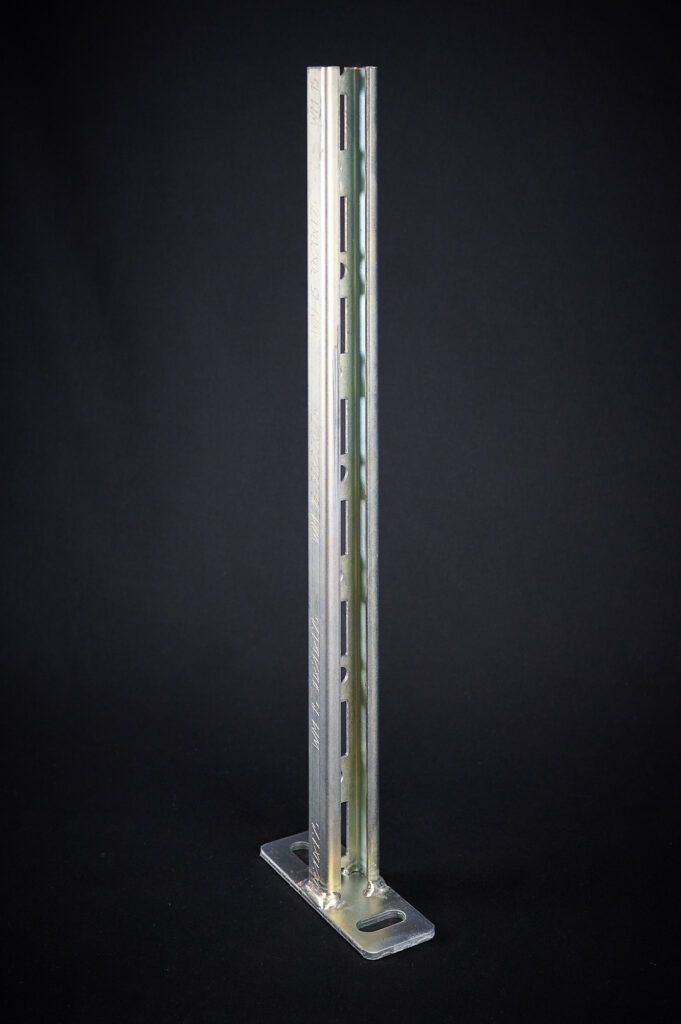

400 мм — увеличенный вынос;

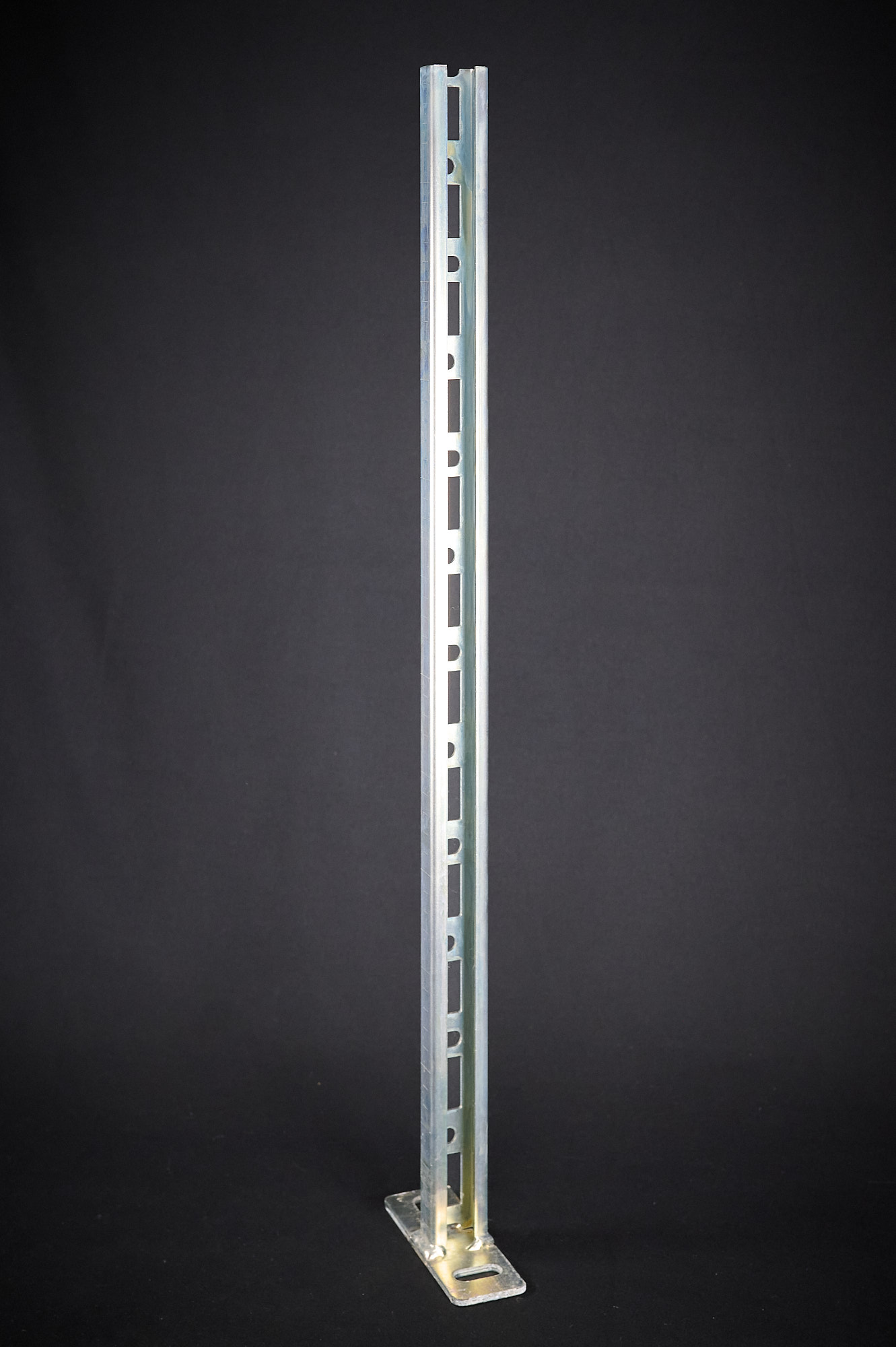

600 мм — для элементов, удалённых от основания.

Консоль работает как рычаг: чем она длиннее, тем меньше выдерживает свободный конец. Поэтому берут самую короткую, которой хватает на трубу вместе с хомутом. Итоговая нагрузка зависит также от основания, анкеров и схемы монтажа.
