Арт: 1.5.5.

Крепеж смесителя к мойке 1 шпилька

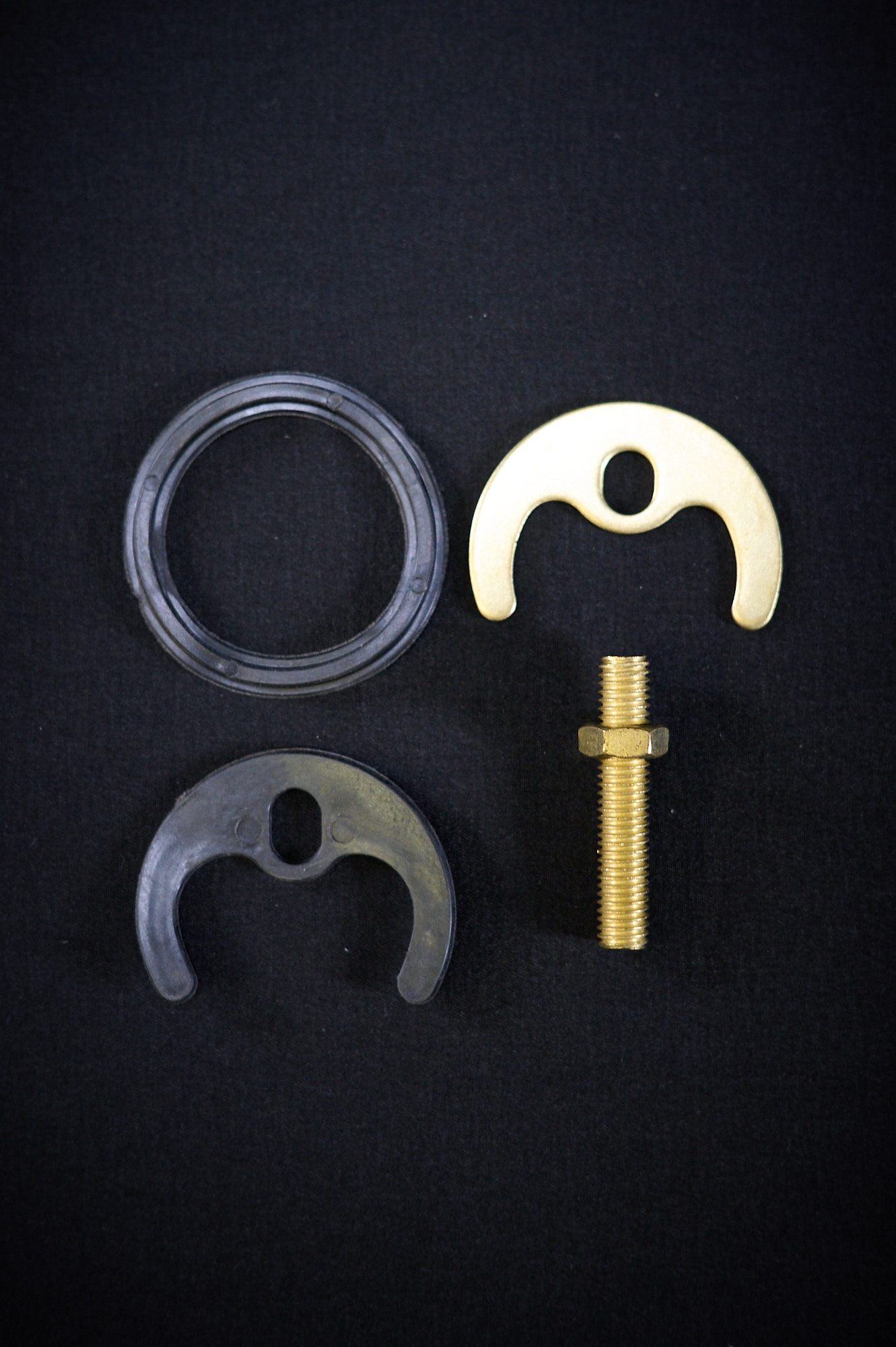

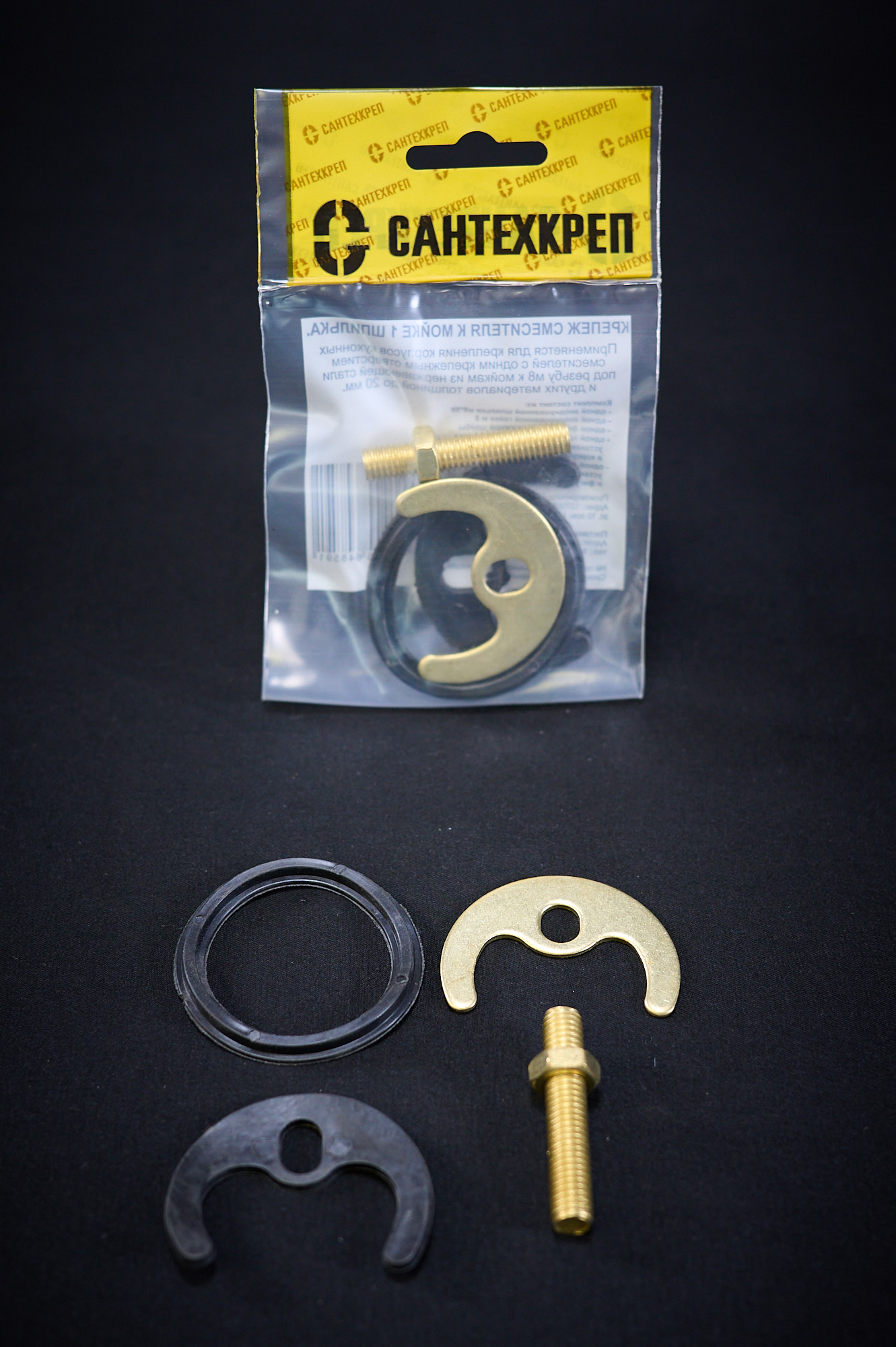

Набор деталей, на которых держится кухонный смеситель с единственным резьбовым гнездом М8: шпилька длиной 50 мм, гайка, фигурная прижимная шайба и две резиновые прокладки разной формы.

Исполнение:

	Арт. 1.5.5. Крепеж смесителя к мойке 1 шпилька

Описание

Одна точка крепления

В этой схеме смеситель притянут к мойке единственной шпилькой. Она вворачивается в донышко корпуса, проходит сквозь отверстие мойки и снизу стягивается гайкой. Всю нагрузку — и затяжку, и усилие от поворотов рычага — несёт один резьбовой стержень М8. Эта резьба крупнее, чем М6 у варианта с парой шпилек.

Материалы

шпилька и гайка — сталь под жёлтым защитным покрытием, которое бережёт металл во влажном подмоечном шкафу;
прижимная шайба — фигурная, она раскладывает усилие гайки на большую площадь под мойкой;
прокладки — резиновые: круглая стоит между корпусом и лицевой стороной мойки, фигурная — между мойкой и шайбой.

Размеры и пределы

Длина шпильки — 50 мм. Её хватает на мойку толщиной до 20 мм, из нержавейки или другого материала, с запасом резьбы под прокладку, шайбу и гайку.

Производитель — ООО «Катюша», Россия.

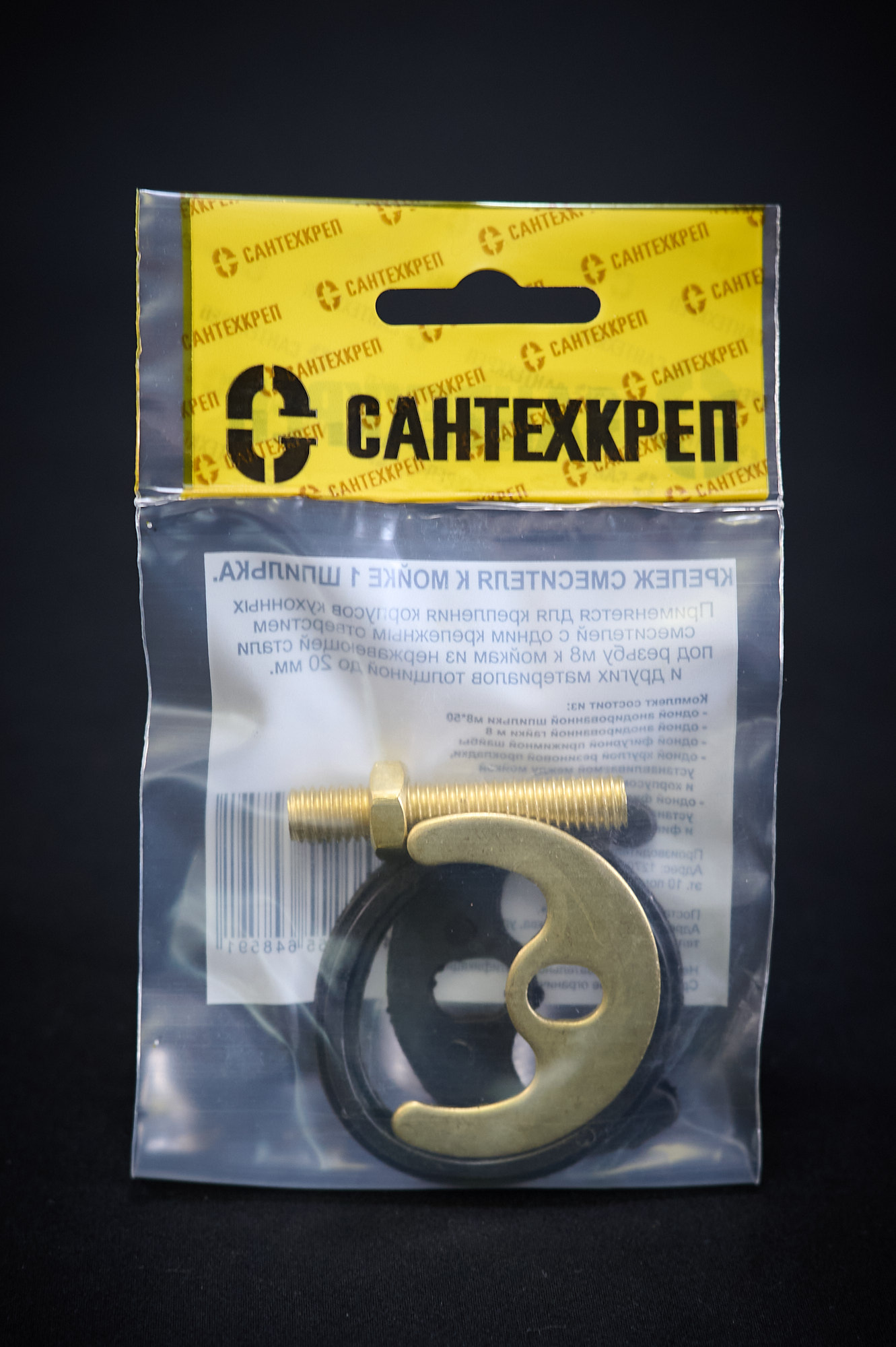

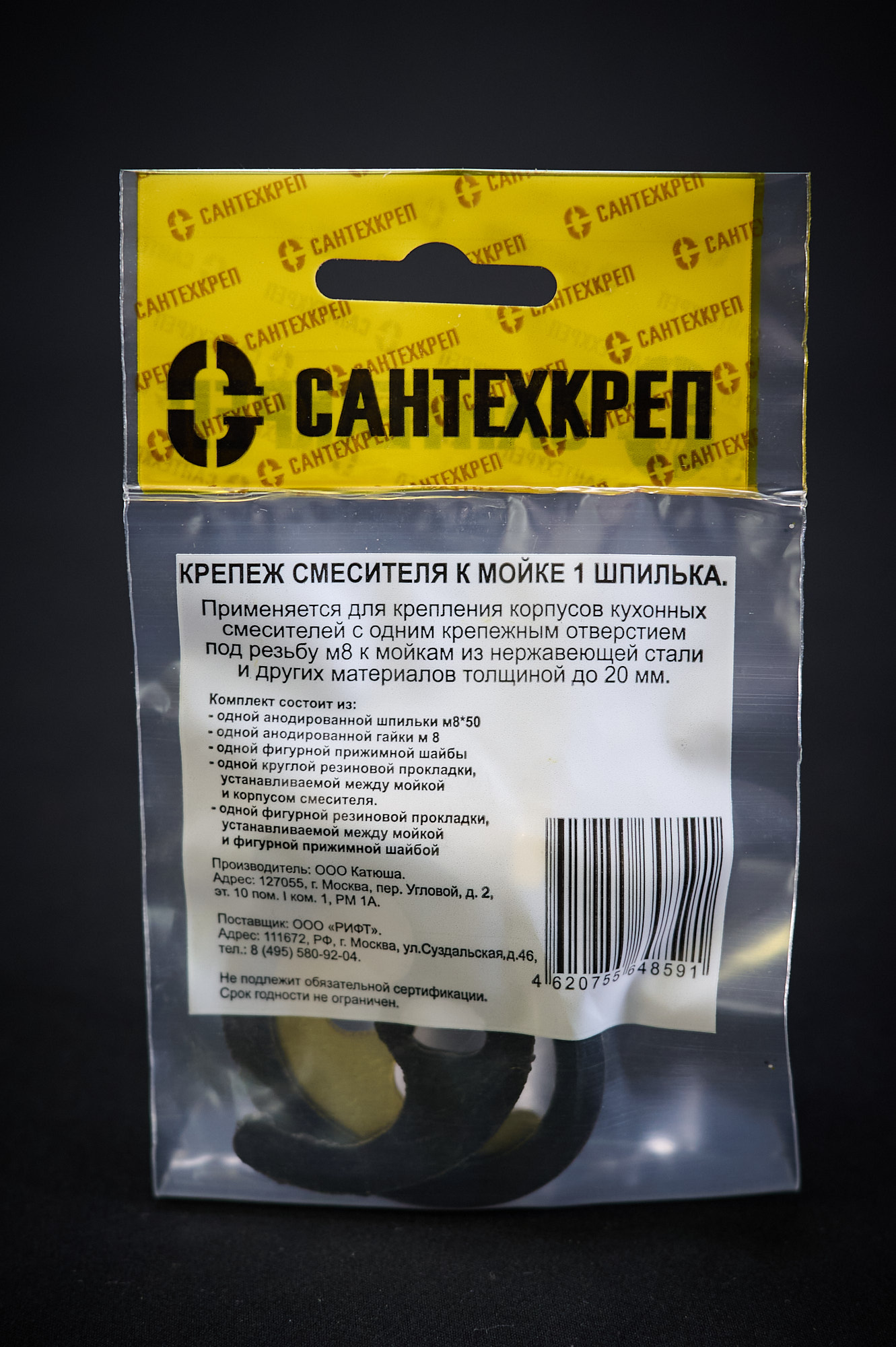

Фотографии
