Кронштейн для расширительных баков 6-35 л с двумя хомутами

Кронштейн для расширительных баков собран как готовый комплект: основание, хомуты для бака и крепёж для стены. Ничего не нужно подбирать отдельно — достаточно дрели и двух гаечных ключей.

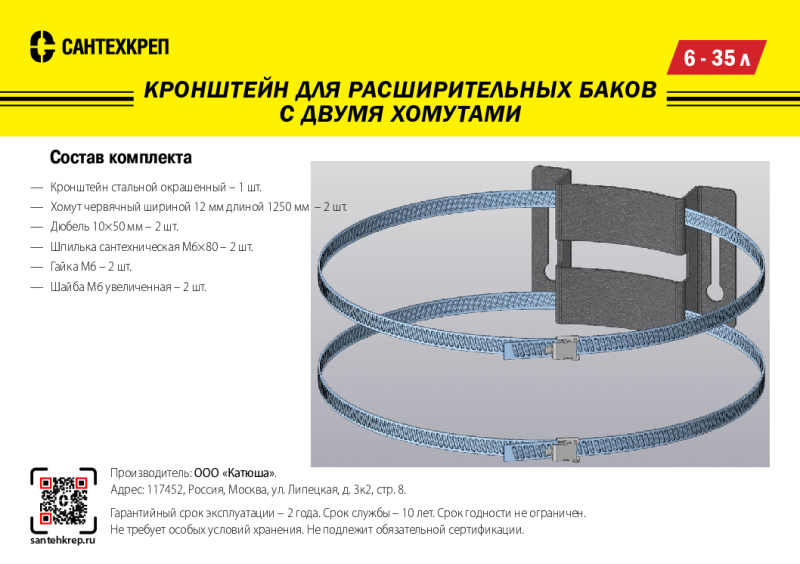

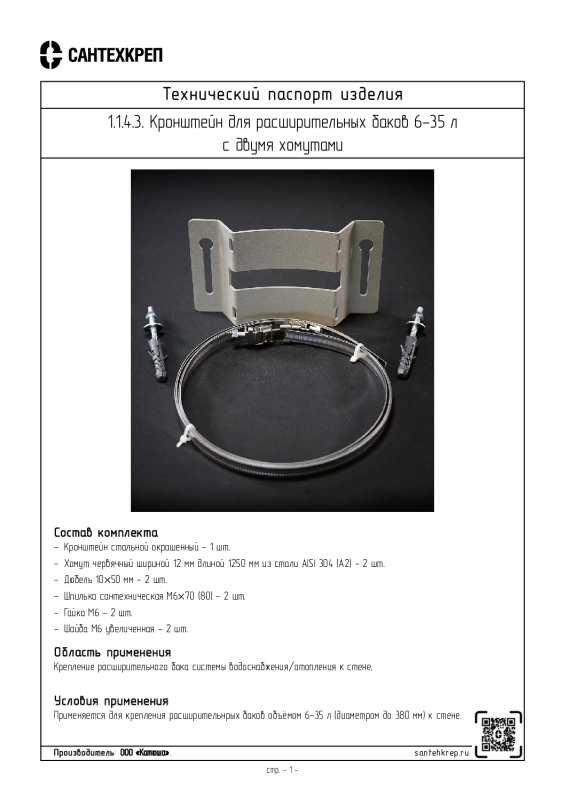

Из чего состоит комплект

Кронштейн. Стальное окрашенное основание. В нём есть отверстия для хомутов, паз под сварной шов бака, проушина и паз для крепления к стене.

Хомуты. Два червячных хомута шириной 12 мм и длиной 1250 мм из нержавеющей стали AISI 304 (A2). Затягиваются ключом или головкой на 7 мм.

Крепёж. Два дюбеля 10 × 50 мм, две сантехнические шпильки М6 × 80 мм, две гайки М6 и две увеличенные шайбы. Гайки затягиваются ключом на 10 мм.

Как устроено крепление

Бак прижимается к кронштейну хомутами, а поясной сварной шов посередине корпуса входит в паз — так бак не сползает и стоит ровно. Кронштейн садится на шпильки: одна проходит через проушину, другая через паз, поэтому положение можно подправить и после сверления.

Какие баки подходят

Расширительные баки систем отопления и водоснабжения объёмом от 6 до 35 л с диаметром корпуса не больше 380 мм.

Порядок монтажа

1. Разметьте стену по кронштейну.
2. Просверлите два отверстия буром 10 мм на глубину 70–80 мм, вставьте дюбели, вкрутите шпильки и примерьте кронштейн.
3. Проденьте хомуты в отверстия кронштейна.
4. На столе приложите кронштейн к баку, совместив паз со сварным швом.
5. Заведите концы хомутов в замки, расправьте хомуты по окружности бака и затяните — плотно, без зазоров, но без лишнего усилия.
6. Навесьте сборку на шпильки, выставьте и затяните гайки через шайбы.

Важно знать

• Бак с горячей водой под давлением должен держаться надёжно. Если стена не выдержит нагрузку на штатных дюбелях, подберите другой крепёж — например, монтажные шины или C-профили.
• Гарантийный срок эксплуатации — 2 года, срок службы — 10 лет.

Изготовлено в России компанией ООО «Катюша».
