Кронштейн чугунного радиатора на полосе 300 мм К 4.6
Почему чугунная батарея на отдельных крюках со временем уходит с уровня? Каждый крюк держится сам по себе. В К 4.6 оба крюка сидят на одной полосе длиной 300 мм, и их взаимное положение не меняется ни при сверлении, ни под весом прибора.
Исполнение:
 | Арт. 1.1.1.1. Кронштейн чугунного радиатора на полосе 300 мм К 4.6 |
Описание
Основа — полоса
Полоса толщиной 3 мм прилегает к стене по всей длине и раздаёт нагрузку на два крепёжных узла по краям. Отверстия там продолговатые — это запас на подгонку, если сверло чуть увело в кирпиче.
Крюки
Крюков два, и они нарочно разной высоты: 140 и 110 мм. Ширина каждого — 20 мм, захват согнут радиусом 60 мм, чтобы перемычка между секциями ложилась в него плотно. Расстояние между крюками — 190 мм.
Допуски по чертежу
Длина полосы — 300 ± 5 мм, высота и шаг крюков — ± 3 мм. Для монтажника вывод простой: примеряйте кронштейн к своему радиатору до сверления, а не после.
Совет из практики
Если шаг 190 мм не попадает в промежутки секций, не отгибайте крюк: захват потеряет форму, и батарея будет сидеть неплотно. Возьмите длинную модель К 4.8 на полосе 500 мм.

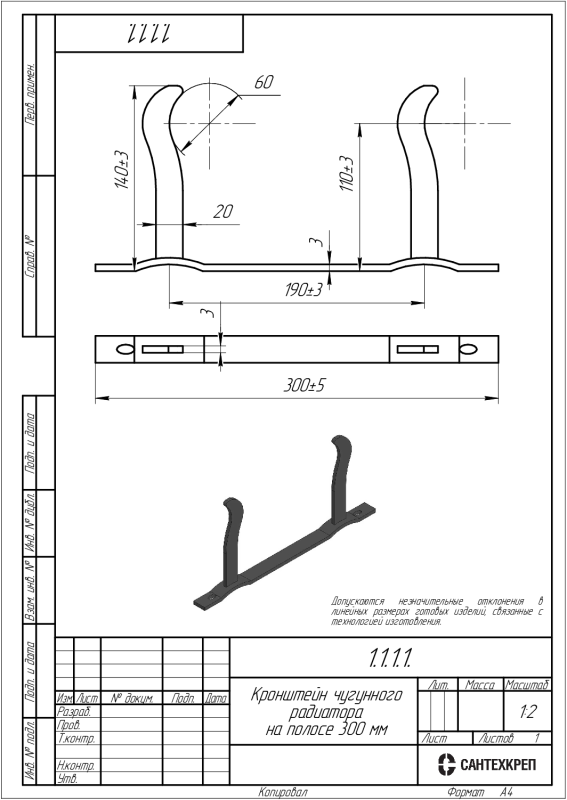

Чертёж
Фотографии
